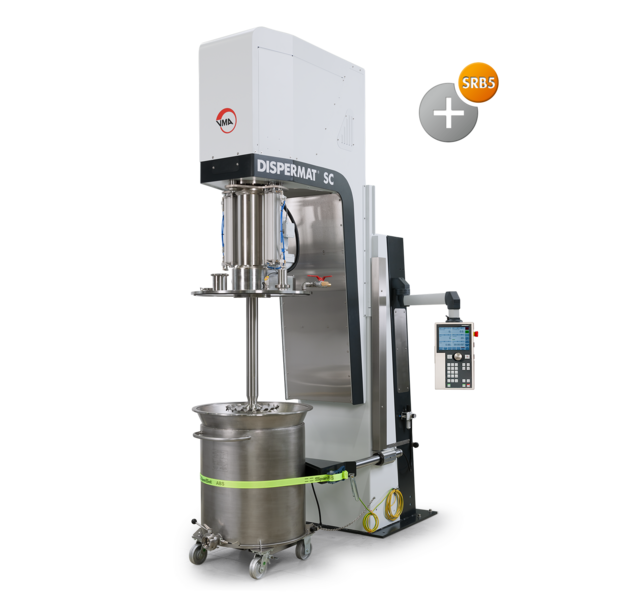

Dissolver DISPERMAT® SCV5
Produktions-Vakuumdissolver für Behälter bis 1250 Liter
- Leistung
- 30 – 45 kW
- Produkt
- 80 – 1000 Liter
- Steuerung
- CN / C / SC / SPS
Beschreibung
Der Produktions-Vakuumdissolver DISPERMAT® SCV5 ist mit einem leistungsfähigen Vakuumsystem ausgestattet:
Das Vakuumsystem ermöglicht das Dispergieren von höherviskosen Produkten unter Vakuum. Dadurch werden Lufteinschlüsse während des Verarbeitungsprozesses vermieden. Der Vakuumdissolver DISPERMAT® SCV5 ist ein vielseitig einsetzbarer Produktionsdissolver für Produktmengen von 80 bis 1000 Liter. Der Vakuumdissolver ist für Behältergrößen von bis zu 1250 Liter lieferbar.
Der Produktions-Vakuumdissolver DISPERMAT® SCV5 verfügt über einen angebauten Deckel:
Der stabile Deckel des DISPERMAT® SCV5 erlaubt eine einfache Höhenverstellung der Welle auch während des Dispergierprozesses. Der Deckel liegt bei dem Dispergierprozess sicher auf dem Behälterrand auf. Auch unter Vakuumbedingungen ist eine Höhenverstellung des Dispergierwerkzeugs möglich. Der Deckel ist serienmäßig mit einem Produktzugabesystem ausgestattet. Optional sind diverse Behälterdeckelaufbauten wie eine LED-Beleuchtung, eine PT100-Temperaturkontrolle, ein Liquifant Füllstandssensor (auch in ATEX), oder Schaugläser und verschiedene Einfülltrichter lieferbar.
Der Vakuumdissolver DISPERMAT® SCV5 ist mit dem Stativ BK5 ausgestattet:
Das formschöne Stativ der DISPERMAT® SCV5 Baureihe verfügt über eine integrierte, elektrische Höhenverstellung. Diese intelligente und besonders robuste Konstruktion wurde nach rein funktionellen und wirtschaftliche Aspekten neu entwickelt und unterstreicht den Innovationsanspruch der DISPERMAT® Technologie.
Anwendungsgebiete für den Vakuumdissolver DISPERMAT® SCV5
- Farben und Lacke
- Kunststoffe
- Bauchemie
- Klebstoffe
- Beschichtungen
- Pharmazie und Kosmetik
- Keramik, usw.
Produkthighlights Dissolver DISPERMAT® SCV5
<p>DISPERMAT® TECHNOLOGIE<br /> Dispergieren unter Vakuum</p>
<p>ADAPTIERBARE SYSTEME<br /> Flexibel. Leistungsstark. Innovativ.</p>
<p>ELEKTRISCH<br /> einfachste Handhabung, funktionales Design</p>
<p>MRL 2006/42/EG<br /> integrierte Sicherheitstechnologie</p>
<p>PROZESSKONTROLLE<br /> reproduzierbarer Dispergiererfolg</p>
<p>DREHZAHLVERSTELLUNG<br /> mit Drehimpulsgeber</p>
<p>TÜV ZERTIFIZIERTES<br /> Sicherheitsmodul [EN ISO 13849-1]</p>
<p>SOFTWARE<br /> Dokumentation, Forschung und QS</p>
<p>DISPERMAT® TECHNOLOGIE<br /> Dispergieren hochviskoser Substanzen</p>
<p>SEIT 1972<br /> hohe Qualität und langlebige Technik</p>
Leistungsmerkmale
| DISPERMAT® Typ | Leistung kW | Drehzahl min-1 | Drehmoment Nm | Produkt Liter | Behälter Liter |
|---|---|---|---|---|---|
| Dissolver DISPERMAT® SCV5-30 | 30 | 100 - 1270 | 436 | 80 - 1000 | 200 - 1250 |
| Dissolver DISPERMAT® SCV5-37 | 37 | 100 - 1270 | 540 | 80 - 1000 | 200 - 1250 |
| Dissolver DISPERMAT® SCV5-45 | 45 | 100 - 1270 | 657 | 80 - 1000 | 200 - 1250 |
| DISPERMAT® SCV5 Stativ BK5 | |
|---|---|
| Abmessungen B x H x T | 220 x 420 x 260 cm |
| Höhenverstellung | elektrisch |
| Behältergröße | 200 ‒ 1250 Liter |
| Behälterspannbereich | Ø 60 ‒ 130 cm |
| Behälterhöhe | 80 ‒ 140 cm |
| Gewicht | 2800 kg |
Prozesskontrolle
Der Produktions-Vakuumdissolver DISPERMAT® SCV5 kann mit verschiedenen Steuerungstechnologien ausgestattet werden.
CN Technologie
DISPERWHEEL® Drehzahlverstellung
Stufenlose Drehzahlverstellung mit Drehimpulsgeber
Digitalanzeigen
Digitalanzeigen für Drehzahl, Timer, Drehmoment, Produkttemperatur, Höhe des Dispergierwerkzeuges und Sicherheitseinrichtung
Timer
Timerfunktion mit Anzeige der vorgewählten sowie der bereits abgelaufenen Dispergierzeit, timer–gesteuertes Umschalten auf zweite Drehzahl
Abschaltwerte
Temperaturabschaltung
Höhenverstellung
Steuerung der komfortablen Höhenverstellung des Antriebsmotors über die Folientastatur.
DISPERSAFE®
TÜV zertifiziertes Sicherheitsmodul zur komfortablen Verwendung variabler Behältergrößen ohne Endschalter oder mechanische Vorrichtungen. mehr …
Höhenmessung
Individuell einstellbarer Arbeitsbereich vom kleinsten bis zum größten Behälter (H1, H2, HA)
Folientastatur
Die spritzwassergeschützte und lösemittelfeste Folientastatur ermöglicht eine besonders komfortable Bedienung.
C Technologie
DISPERWHEEL® Drehzahlverstellung
Stufenlose Drehzahlverstellung mit Drehimpulsgeber
Großes Farbdisplay
Anzeigen für Drehzahl, Drehmoment, Leistungseintrag, Produkttemperatur, Timer, Umfangsgeschwindigkeit und Höhe des Dispergierwerkzeuges
Reproduzierbarkeit
Dispergierverfahren: konstante Drehzahl und konstanter Leistungseintrag für optimale Reproduzierbarkeit der Dispergierversuche, Temperaturdispergierung
Datenaufzeichnung
Speicherung der Prozessparameter mit grafischer Darstellung
Abschaltwerte
Abschaltfunktion für die Parameter Temperatur, Drehzahl, Drehmoment und Leistung
Datenbank
100 individuell einstellbare PRESET Datensätze für: H1,H2, Drehzahl, Timer, Abschaltwerte, Rampenfunktion, etc.
DISPERSAFE®
TÜV zertifiziertes Sicherheitsmodul zur komfortablen Verwendung variabler Behältergrößen ohne Endschalter oder mechanische Vorrichtungen. mehr …
Leistungsabgleich
Abgleich der Leerlaufleistung zur Ermittlung des tatsächlichen Leistungseintrags
Höhenmessung
Individuell einstellbarer Arbeitsbereich vom kleinsten bis zum größten Behälter
Konnektivität
USB (Wi-Fi, LAN voraussichtlich 2022)
WINDISP© 7
Datenschnittstelle für die Software WINDISP© 7 zur Dokumentation, Analyse, Forschung, Entwicklung und Qualitätskontrolle
SC Technologie
Drehzahlverstellung:
stufenlose Drehzahlverstellung
Digitalanzeigen:
für Drehzahl, Ampere und Produkttemperatur (optional)
Höhenverstellung:
komfortable Höhenverstellung des Antriebsmotors
Tasten und Schalter für:
Power, Start, Stop und NOT-AUS
SPS Technologie
Die Dissolver, Perlmühlen und Korbmühlen DISPERMAT® und TORUSMILL® können auch mit der SPS-Steuerung ausgestattet werden. Das Grafikdisplay erlaubt die Anzeige der Betriebsparameter wie Drehzahl Leistungseintrag, Umfangsgeschwindigkeit des Dispergierwerkzeuges, Drehmoment und Produkttemperatur. Die Kombination aus einem Grafikdisplay und der standardisierten SPS-Steuerung ermöglicht jederzeit eine Erweiterung sowie Anpassung des Steuerungssystems an weitere verfahrenstechnische Applikationen.
Adaptierbare Systeme
Flexibel. Leistungsstark. Innovativ.
Innovation made in Germany: Der Dissolver DISPERMAT® SCV5 kann mit den modularen Schnellwechselsystemen zusätzlich eingesetzt werden als: Rotor-Stator Homogenisator SRB5 .
Rotor-Stator Dispergiersystem SRB5
Adaptierbares Rotor‒Stator Dispergiersystem
Vertikales Hochleistungs-Rotor-Stator System für DISPERMAT® Produktionsdissolver zum Homogenisieren, Emulgieren, Suspergieren, Dispergieren, Mischen und Lösen.
Rotor-Stator Dispergiersystem SRB5Zubehör
Dispergierbehälter und Dissolverscheiben für den Produktionsdissolver DISPERMAT® SCV5
| DISPERMAT® | Dispergierbehälter | Dissolverscheiben ø |
|---|---|---|
| Dissolver DISPERMAT® SCV5-30 | 200 ‒ 1250 Liter | 200 ‒ 825 mm |
| Dissolver DISPERMAT® SCV5-37 | 200 ‒ 1250 Liter | 200 ‒ 825 mm |
| Dissolver DISPERMAT® SCV5-45 | 200 ‒ 1250 Liter | 200 ‒ 825 mm |
